毛細管色譜柱安裝步驟：
1. 檢查氣體過濾器、載氣、進樣墊和襯管等；
2. 將螺母和卡套裝在柱上，并將色譜柱兩端口小心切平；
3. 將色譜柱連于進樣口上；
4. 接通載氣；
5. 將色譜柱連于檢測器上；
6. 進行氣體檢漏；
7. 確定載氣流量，再對色譜柱的安裝進行檢查；
8. 色譜柱的老化；
9. 設置確認載氣流速；
10. 柱流失檢測；
11. 分析測試實驗混合樣品。

需要的安裝工具和附件：
1. 切割工具如金鋼石頭或碳頭筆、寶石頭筆或瓷楔；
2. 放大鏡（10-20 X）；
3. 標尺；
4. 扳手；
5. 卡套；
6. 溶劑瓶；
7. 干凈的注射針；
8. 適用的非柱保留化合物樣品；
9. 色譜柱測試混合樣品；
10. 流量計；
11. 其他附件：進樣墊、干凈的襯管、襯管卡套/O 形環等。

?

步驟1 ：檢查氣體過濾器、載氣、進樣墊和襯管等
? ? ? ? 檢查進樣墊和氣體過濾器，保證輔助氣和檢測器用氣通暢有效。如果以前做過較臟樣品或活性較高的化合物，需要將進樣口襯管清洗或更換。

步驟2 ：將螺母和卡套裝在柱上，小心切平柱子兩端口
? ? ? ? 在色譜柱的一端裝上相應的螺母和卡套，此時色譜柱端口無前后之分；色譜柱支架的支撐部分應總是朝向著柱箱門。安裝好螺母和卡套后，將色譜柱端口切平，并用放大鏡進行檢查。

? ? ? ? ［熔融石英毛細管和切割］將色譜柱所要切割的部位用一根手指頂住，用適合的切割工具（見需要的安裝工具和附件列表）在外管壁輕輕地劃上一個標記，不要直接進行切割。然后捏住距標記1-2cm 的兩處柱身，兩手同時向外拉并彎折柱身，使柱子在標記處折斷。再使用放大鏡對切割后的端口進行檢查，以確認切口和管壁成直角，并且沒有殘留的碎屑，沒有毛邊或不平的切割面（見圖1）。如有問題，最好再切割一次。

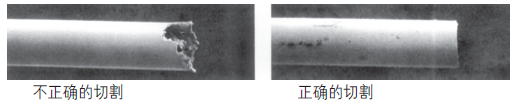

圖1. 柱切口SEM 圖

?

? ? ? ? ［卡套］常用的色譜柱卡套有兩種：石墨和石墨/Vespel。如果應用的是ECD 或GC/MS 系統，不能使用石墨卡套。色譜柱的直徑?jīng)Q定所用卡套的內徑（見表1）。使用不合適的卡套不僅難于安裝，而且很難保證連接處的密封性。注意：Agilent 的6890/5890 型GC所用的卡套比常規的要短。

?

步驟3 ：將色譜柱連于進樣口上
? ? ? ? 色譜柱在進樣口中的嵌入濃度根據所使用的GC 不同而不同。正確合適的嵌入能最大可能地保證實驗結果的重現性。通常來說，色譜柱的頂端應保持在進樣口襯管的中下部，當進樣針穿過隔墊完全插入進樣口后，如果針尖與襯管中的色譜柱頂端相差1-2 cm，這就是較為理想的狀態（具體的嵌入濃度和方法請參見所使用GC的隨機手冊）。

? ? ? ? 從色譜柱架上取出需要連接的足夠的長度，并按步驟2 切割柱子，連接到進樣口。避免用力彎曲壓擠毛細柱，并小心不要讓標記牌等有鋒利邊緣的物品與色譜柱接觸磨擦，以防柱身斷裂或受損。

? ? ? ? 連接螺母的安裝：將色譜柱正確地嵌入進樣口后，用手把連接螺母擰上，擰緊后（用手?jǐn)Q不動了）用扳手再多擰1/4-1/2 圈。如果色譜柱還有松動，再擰1/4 圈，保證安裝的密封程度。因?yàn)椴痪o密和安裝，不僅會引起裝置的泄漏，而且有可能對色譜柱造成快速永久的損害。在螺母完全連接后，小心不要再將色譜柱上下移動。

? ? ? ? 注意：如果在進樣口或檢測器有一定溫度時安裝色譜柱，安裝效果可能會更好。因?yàn)榭ㄌ祝貏e是那些材質為石墨/Vespel 的，在一定溫度下會軟化，易變形，也就更容易封住所要密封的部位。色譜柱裝好后，等進樣口或檢測器的溫度降下來，再安裝其他部件。

?

步驟4 ：接通載氣

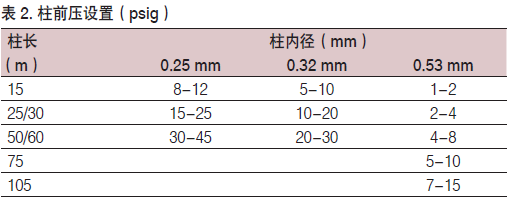

? ? ? ? 當色譜柱與進樣口連接好后，接通載氣。調節柱前壓力以得到合適的載氣流速（見表2）。在色譜柱的另一端（空端），插入裝有己烷的樣品瓶中，正常情況下，我們可以看見瓶中穩定持續的氣泡。如果沒有氣泡，就要重新檢查一下載氣裝置和流量控制器等是否安裝完全或設置正確，并檢測一下整個氣路有無泄漏。等所有問題解決后，將色譜柱端口從瓶中取出，擦拭干凈，保證柱端口無溶劑殘留，再進行下一步安裝。

? ? ? ? 警告：當空氣中氫氣的含量在4-10％時，這樣的混合氣體就有爆炸的危險。雖然氣體本身的擴散會降低爆炸的可能，但還是有一定的危險性。所以一定要保證實驗室有良好的通風系統，防止氫氣過分的聚集。

?

?

?

步驟5 ：將色譜柱連于檢測器上
? ? ? ? 其安裝和所需注意的事項與以上色譜柱與進樣口聯接（步驟3）部分所講述的大致相同。如果在應用中系統所使用的是ECD 或是NPD 等，那么在老化色譜柱時，使它不與檢測器相接，那么這一類的檢測器可能會更快地達到穩定。關于色譜柱老化請見步驟8 中的內容。

步驟6 ：進行氣體檢漏
? ? ? ? 在色譜柱加熱前，一定要對GC 系統進行檢漏。當我們對進樣口和檢測器進行載氣檢漏時，使用電子檢漏計是最為有效的方法之一。建議不要使用Snoop 等肥皂泡，它有可能由被檢測處進入色譜柱和其它裝置中，從而對系統有所損害。而且不能使用Snoop 對正在加熱的進樣口和檢測器裝置進行檢漏。如果一定要用液體檢漏，建議使用50/50 的異丙醇/ 水的混合溶液。

步驟7 ：確定載氣流量，再對色譜柱的安裝進行檢查

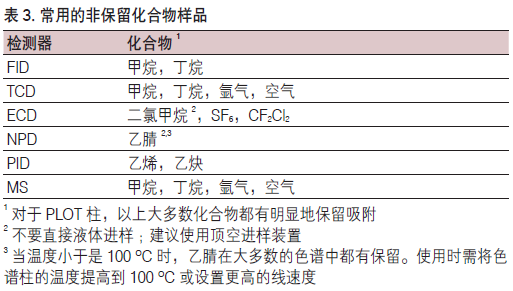

? ? ? ? 警告：如果不通入載氣就對色譜柱進行加熱操作，就會快速并且永久性地?fù)p壞色譜柱。當色譜柱安裝好后，再依照步驟4 對載氣流量進行確認，或者使用非保留化合物樣品進行檢測，我們可以通過分析得到的樣品譜圖來確認進樣口和檢測器的安裝是否正確。表3 中列出了常用的非保留化合物樣品。

? ? ? ? 實驗過程：如果使用分流/ 不分流進樣口，將色譜柱的溫度保持在35-40oC，使用分流模式進1-2μL 樣品。如果使用的是不分流大口徑進樣口，由于樣品不被分流進樣，進樣前應先對樣品進行稀釋，以免得到飽和的平頭峰形。這樣，我們應該得到一張峰形尖銳的譜圖，而使用不分流大口徑進樣口，色譜峰可能會有輕微拖尾。如果得不到色譜圖，有可能是根本就沒有載氣通過系統。那就需檢查一下調節器、氣體附件和流量控制器的設置是否正確。當然也可能是檢測器、記錄儀和注射針等出了問題。如果色譜峰有明顯的拖尾現象，可能是進樣口有泄露，或是色譜柱安裝不完整，也有可能是分流比設置得太低等。我們需要重新對色譜柱進行安裝并對進樣口進行檢漏。只有完全解決了這個問題，才能進行下一步。

?

?

步驟8 ：色譜柱的老化
? ? ? ? 色譜柱安裝和系統檢漏工作完成后，就可以對色譜柱進行老化了。對色譜柱升至一恒定溫度，通常為其溫度上限。特殊情況下，可加熱至高于最高操作溫度10-20 oC 左右。但是一定不能超過色譜柱的溫度上限，那樣極易損壞色譜柱。升溫速度一定要快，不要將程序升溫的速度設定的太慢。當達到老化溫度后，記錄并觀察基線。比例放大基線，以便容易觀察。初始階段，基線應持續上升，在到達老化溫度后5-10 分鐘開始下降，并且會持續30-90 分鐘。當達到一個固定的值后，基線就會穩定下來。如果在2-3 小時后基線仍無法穩定或在15-20 分鐘后仍無明顯的下降趨勢，那么有可能系統裝置有泄漏或污染。遇到這樣的情況，應立即將柱溫降至40oC 以下，盡快地檢查系統并解決相相關的問題。如果還是繼續地老化，不僅對色譜柱有損害，而且始終得不到正常穩定的基線。另外，老化的時間也不宜過長，不然會降低色譜柱的使用壽命。

? ? ? ? 一般來說，涂有極性固定相和較厚涂層的色譜柱老化時間較長，而弱極性固定相和較薄涂層的色譜柱所需時間較短。而PLOT 色譜柱的老化方法又各不相同，具體步驟請參閱隨柱子的操作說明書。

?

? ? ? ? 如果在色譜柱沒有與檢測器連接就進行老化，那么老化后，色譜柱末端部分可能已被破壞。要先把柱末端10-20 cm 部分截去，再將色譜柱連接到檢測器上。

?

? ? ? ? 溫度限定是指色譜柱能夠正常使用的應用溫度范圍。如果操作溫度低于色譜柱的溫度下限，那么分離效果和峰形都不會很理想。但這樣對色譜柱本身并無什么損害。

? ? ? ? 溫度上限通常有兩個數值。數值較低的是恒溫極限。在此溫度下，色譜柱可以正常使用，而且無具體的持續時間限制。較高的數值是程序升溫的升溫極限。該溫度的持續時間通常不多于十分鐘。高于溫度上限的操作則會降低色譜柱的使用壽命。

?

步驟9 ：設置確認載氣流速
? ? ? ? 對于毛細管色譜柱，載氣的種類首選高純度氦氣或氫氣。建議不要使用氮?dú)庾鲚d氣。載氣的純度最好大于99.995％，而其中的氧氣含量越少越好。通常載氣級或超高純度氦氣和氫氣中氧氣的含量小于2ppm。

? ? ? ? 如果您使用的是毛細管色譜柱，那么依照載氣的平均線速度（載氣流動的速度cm/sec）而不是利用載氣流速（載氣流量mL/min）來對載氣作出評價，這樣不僅簡單而且非常方便。因?yàn)橹У挠?jì)算采用的是載氣的平均線速度，而不是體積流速。我們進一針非保留樣品（見表3），確定它的保留時間。然后按下列公式計算平均線速度（V）
V =L/tr
V = 平均線速度（cm/sec）
L = 色譜柱長度
tr = 非保留樣品色譜峰的保留時間
推薦平均線速度值: He, 30-40 cm/sec; H2, 50-80 cm/sec

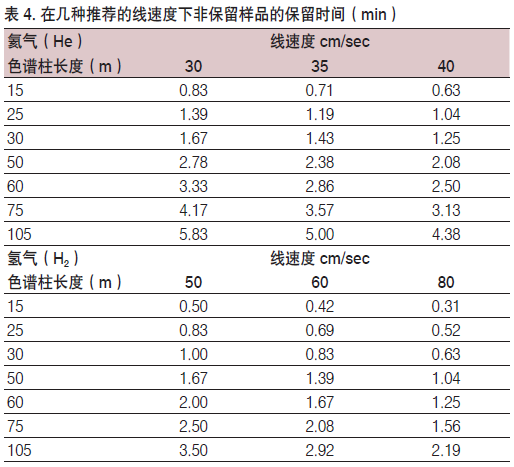

? ? ? ? 不要使用色譜儀上的流量計去設置載氣流速，可能不準。表4中列出了非保留樣品色譜峰的保留時間和對應的流速范圍。大多數情況下，采用流速范圍的中間值較為適合。載氣速度（流速）會隨著柱溫的改變而改變，請?jiān)跍囟群愣ǖ那闆r下測量其具體數值。

?

?

? ? ? ? 載氣雜質過濾器：在載氣的管線中加入氣體過濾裝置不僅可以延長色譜柱壽命，而且很大程度地降低了背景噪聲。參考下圖，建議最好安裝一個高容量氧氣過濾器或和一個可指示氧氣過濾器。而在氧氣過濾器前再安裝一個水分過濾器，不僅可以延長氧氣過濾器的使用壽命，而且可以降低背景噪聲。使用ECD 系統時，最好能在其輔助氣路中安裝一個氧氣過濾器。

?

?

步驟10 ：柱流失檢測
? ? ? ? 在色譜柱老化過程結束后，利用程序升溫做一次空白試驗（不進樣）。一般是以10oC/min 從50oC 升至恒溫極限，達到恒溫極限后保持10 min。這樣我們就可以得到一張流失圖（見圖2）。我們可以看出到一定程度，基線會快速地上升。使用記錄裝置將基線記錄下來，并記錄下50oC 和恒溫極限時的信號值。這些數值可能對今后做對比試驗和實驗問題的解決有幫助。

?

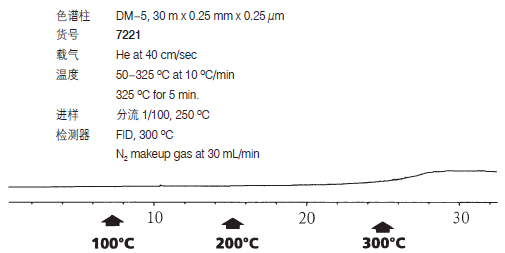

圖2. 柱流失圖

?

? ? ? ? 在空白實驗的色譜圖中，不應該有色譜峰出現。如果出現了色譜峰，通常可能是從進樣口部位來的污染物。如果在正常的使用狀態下，色譜柱的性能開始下降，基線的信號值將會增高。另外，如果在很低的溫度下，基線信號值明顯大于初始值（與最初使用得到的結果比較），那么最有可能的是色譜柱和GC 系統有污染。

步驟11 ：分析實驗混合測試樣品
? ? ? ? 最后，我們利用對混合測試樣品的分析來確認色譜柱的安裝和性能。建議使用我們提供的對色譜柱質量檢定所提供的標準樣品。有時，對于一些比較特殊的分析，我們采用適合于鑒定系統性能的樣品進行分析。每一根新色譜柱都帶有一張柱性能測試譜圖，在相同于圖中實驗條件和測試樣品的情況下，我們應該得到與標準測試相同或相近的譜圖。如果試驗的重復性很差，有可能是色譜柱的安裝、實驗的操作或儀器本身出現了音問題。那么在正式做其他樣品之前，要解決掉所有出現的問題。
